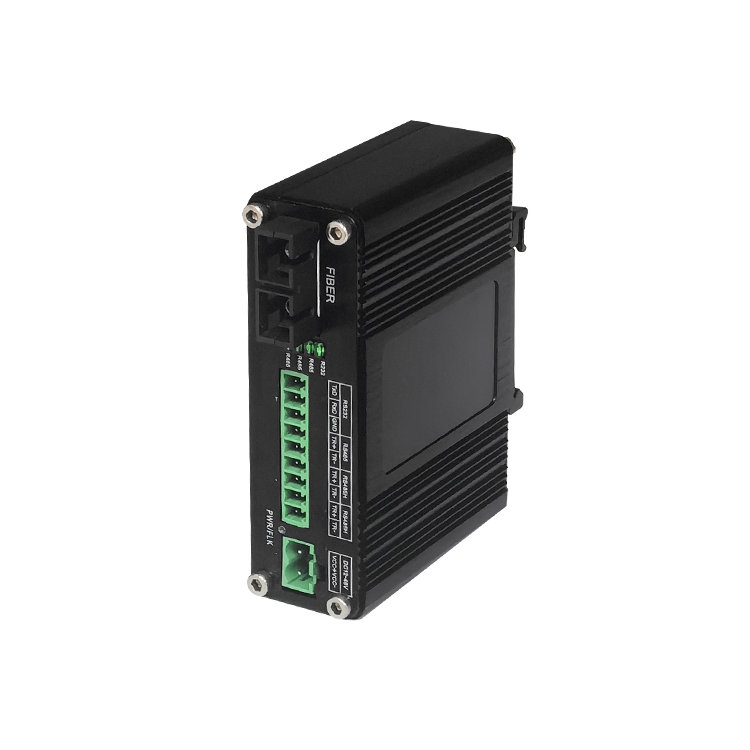

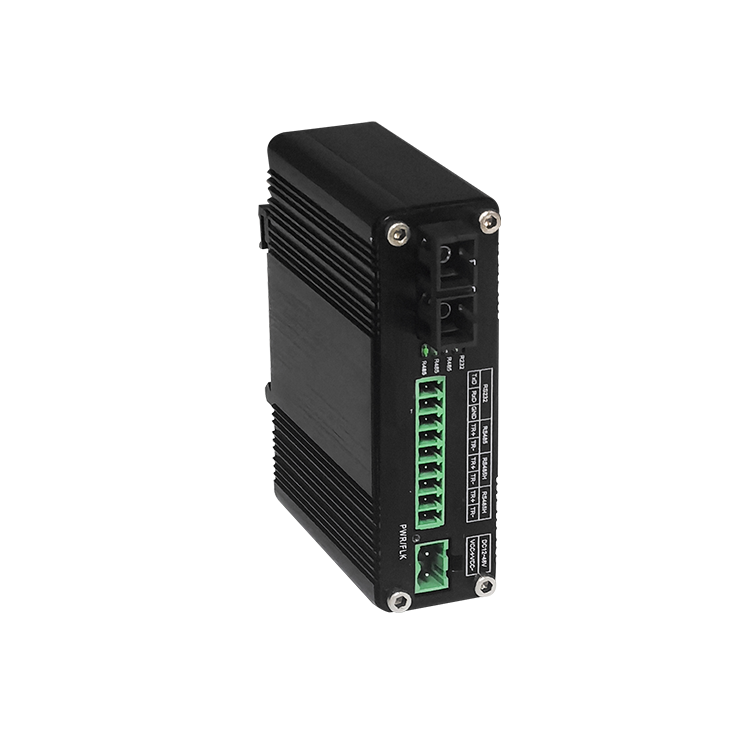

产品型号：UL9000-RS345H-DEA/B
说明：RS232+RS422+RS485串口数据光猫，SC光口，单模单纤
支持12~48VDC宽电压输入
支持单模、多模、单纤、双纤
串行数据透明传输，波特率自适应，无需设置

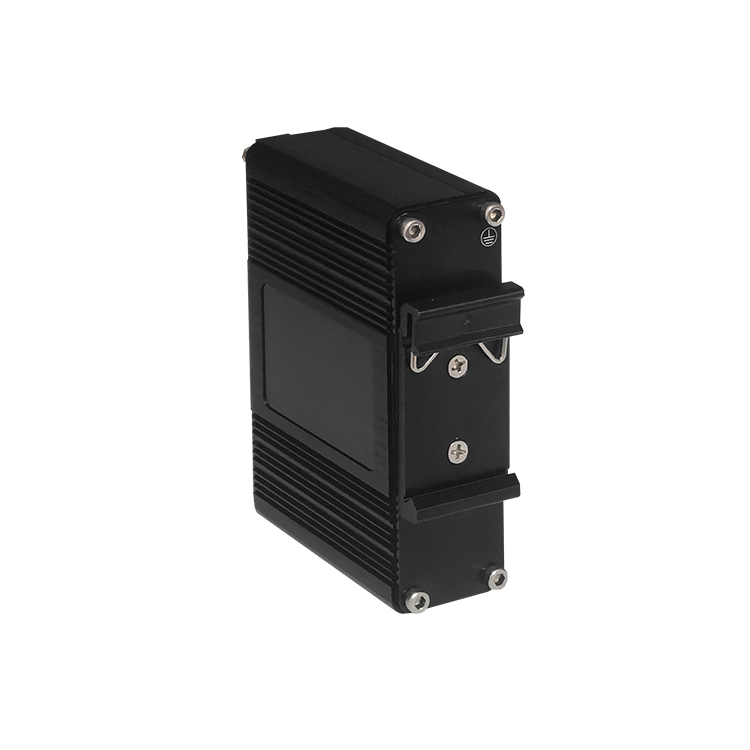

工业级导轨式机身设计，同时支持挂墙安装
工作温度-40℃~ +85℃
防雷防静电：6KV防浪涌保护，接触放电8KV，空气放电15KV
电源输入极性保护设计，反接无忧
权威检测：公安部、交通部、电信进网许可等
IP-40防护等级，防尘防潮无忧
产品特性
支持1路RS232+1路RS485+1路RS422
即插即用，支持热插拔
支持双向 RS-232/RS-485/RS-422长距离传输
符合EIA /TIA standard RS232/485/422, 速率0~2Mbps
串行数据透明传输，波特率自适应，无需设置
高速串行通信支持 DMX512 通信
支持导轨或挂墙安装
浪涌及静电防护
LED功能诊断
宽温 -40°C to 75°C (-40°F to 176°F
技术参数
光纤接口 | SC standard, ST/FC/LC optional |
传输距离 | 50/125um MMF: 2Km, 62.5/125um MMF: 5Km, 9/125 SMF:20/40/60/80Km |
数据接口 | 接线端子 |
信号端口 | 1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H can be grouped into 1Ch High Speed RS422 |
标准 | EIA /TIA RS232/485/422 |
串行口通信距离 | RS232: 15 meters, RS485/422: 1000 meters |
速率 | Max 2Mbps |
RS-232 | TXD, RXD, GND - Bi-directional |
RS-485 | D+, D-, GND - Bi-directional |
电源 | DC12~48V |
功耗 | <5w<> |
静电防护 | 15KV electric static discharge (ESD) protection |
浪涌 | 1500W/sec surge protection |
工作温度 | -40°C to +75°C |
存储温度 | -40°C to +85°C |
相对湿度 | 5%~90% non-condescending |
外形尺寸 | 95(L)*70(W)*29(H) mm |
重量 | 0.25kg/pcs |
订购信息
Model | Description |
UL9000-RS345H-D | Industrial Serial RS232/RS485/RS422 with SFP port |
UL9000-RS345H-DEM | Industrial Serial RS232/RS485/RS422 , SC MM 850nm, 550m |
UL9000-RS345H-DE | Industrial Serial RS232/RS485/RS422 , SC SM 1310nm, 20m |
