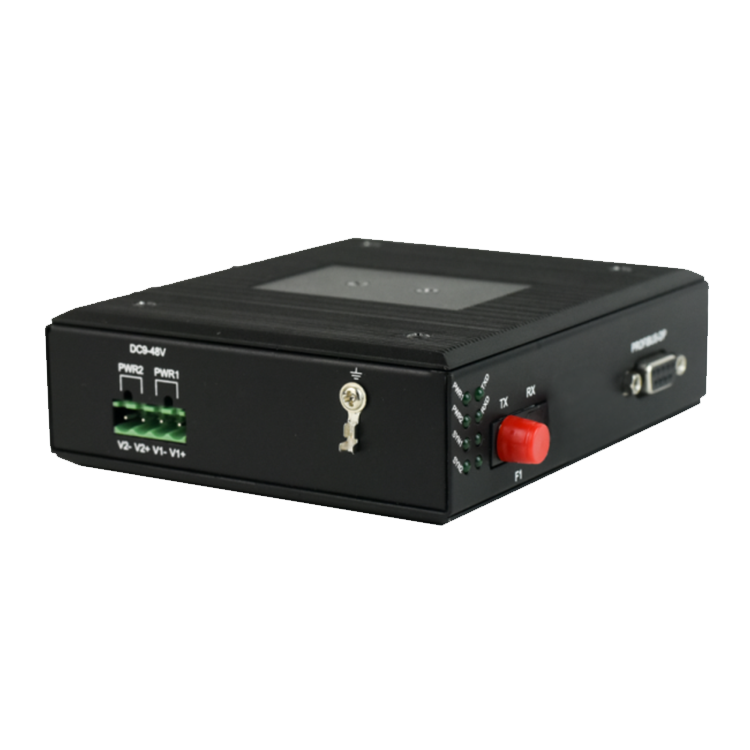

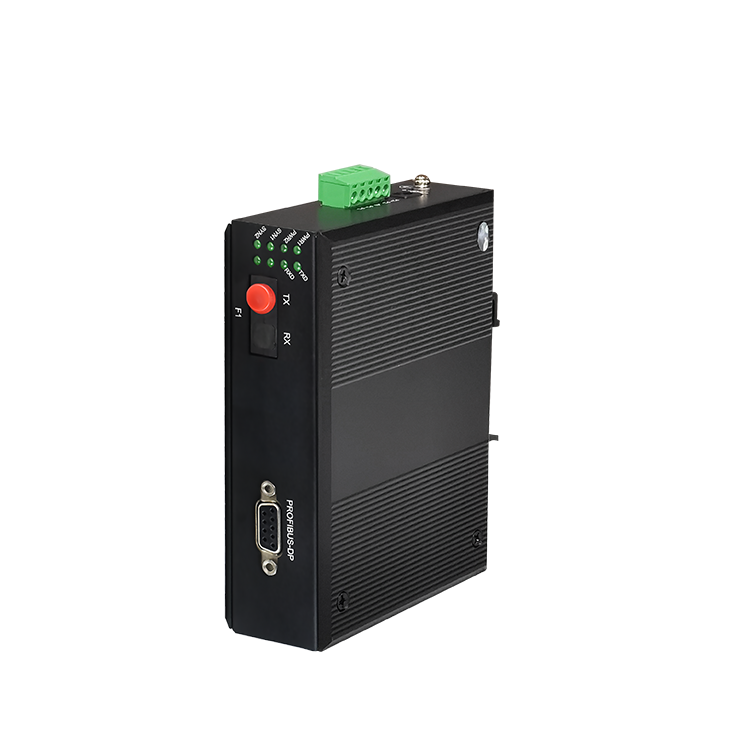

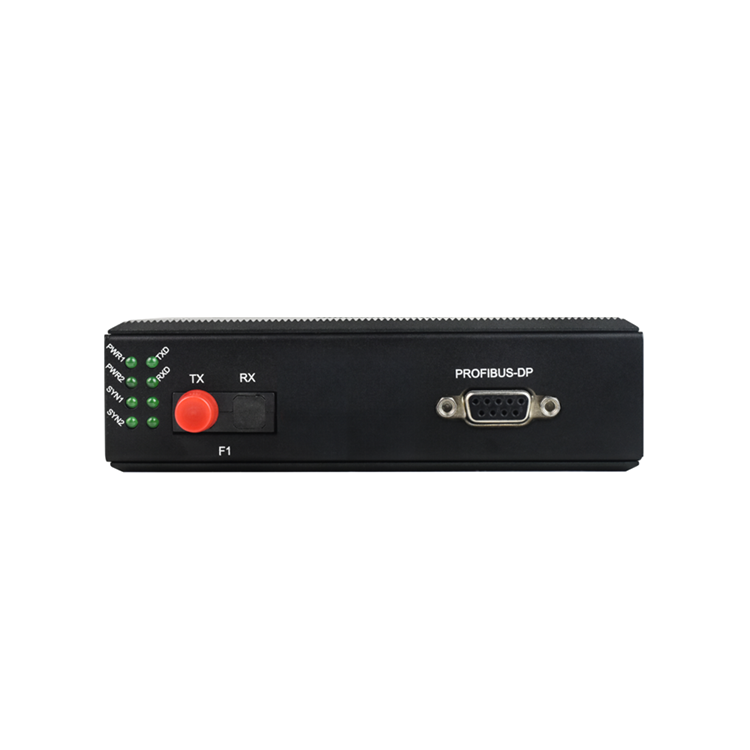

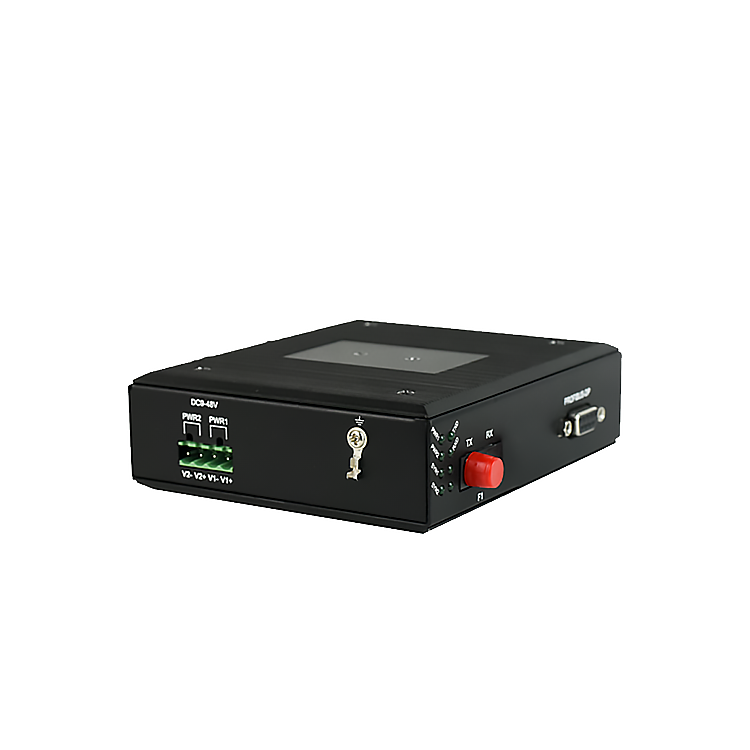

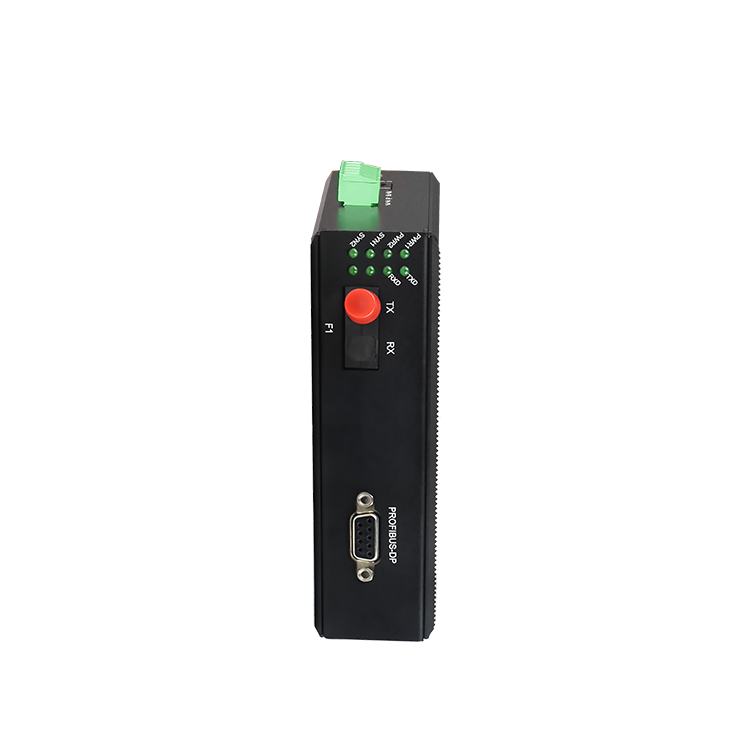

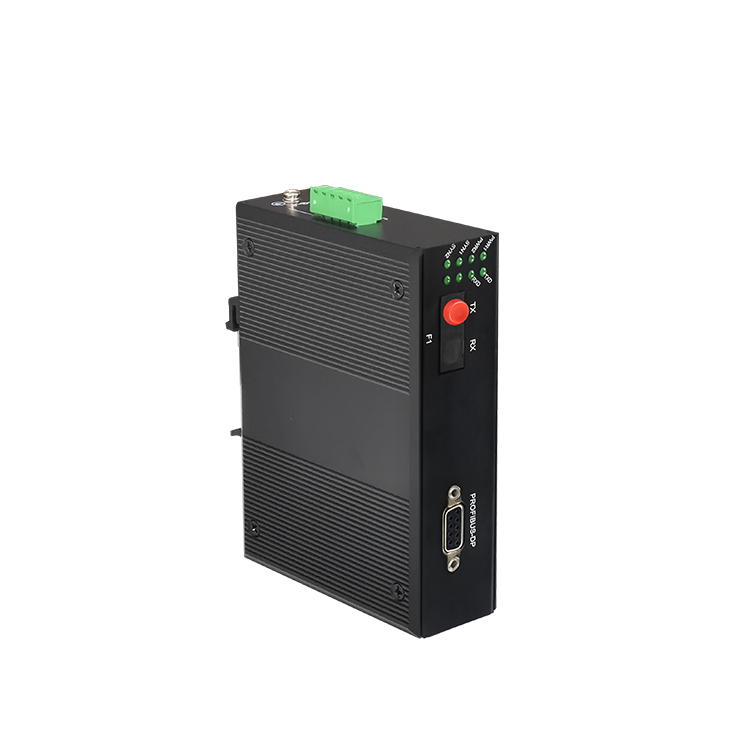

型号：UL9000-Profibus010H-DX
产品说明：本系列设备支持1路Profibus-DP到光纤中继，通信速率0-12Mpbs。IP40防护等级，波浪纹铝制加强机壳，35mmDIN导轨安装，AC & DC（9~48V）宽电源输入，电源冗余和隔离保护等优点。-40~85℃工作温度范围，能够满足各种工业现场的要求，提供便捷的光纤通讯解决方案
产品特性
该设备配对使用， 本端信号输入，对端信号输出； Ø
提供 1 路 Profibus DP现场总线，通信波特率自适应 9600-12Mbps； Ø
多模光纤/单模光纤可选，多模可传输 2KM，单模可传输 20-120KM，ST/SC/FC 接口可选；
具有信号故障保护功能；全方位显示电接口和光纤运行状态
Profibus DP接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω);共模:6KV，阻抗(2Ω) 标准；
支持宽范围9-48V交直流输入,支持内部隔离，冗余双电源输入,电源支持过载保护、防反接保护；
符合工业四级电磁兼容性要求；
超强防雷功能：防雷击，可抗感应高压，防浪涌等；
无风扇高效散热，降低修复时间；
IP40外壳防护等级，能够经受住恶劣环境的考验；
DIN 35mm导轨式或壁挂式安装；
宽温型：工作温度-40℃~ +85℃；
保修期：3年；
技术参数
光纤部份 |
|
光纤 | 单纤双纤 |
光纤接口 | FC/SC/ST/LC(SFP) |
波长 | 850nm/1310nm多模； 1310nm/1550nm单模 |
无中继传输距离 | 20~120Km |
典型发射功率 | 单模1310/1550nm：≥-9dBm 多模850nm：-18dBm 多模1310nm: -25dBm |
接受灵敏度范围 | -28dBm~- 40dBm |
Profibus DP接口 |
|
标准 | 支持Profibus DP总线标准 |
通信速率 | 9.6kBit/s、19.2 kBit/s、45.45kBit/s、 93.75k kBit/s、187.5kBit/s、500kBit/s、 1.5MBit/s、6MBit/s and 12MBit/s. |
物理接口 | 9针的D-Sub插孔连接器，管脚定义符合Profibus DP的协议规范 |
速率设置 | 9600-12Mbps/s自动识别 |
信号延时（电口） | ≤11Bit |
终端电阻 | 本机不带终端电阻,请按需要外接 |
环境指标 |
|
工作温度 | -40℃—+85℃ |
储存温度 | -40℃—+85℃ |
工作湿度 | 0%—95%（无凝结） |
