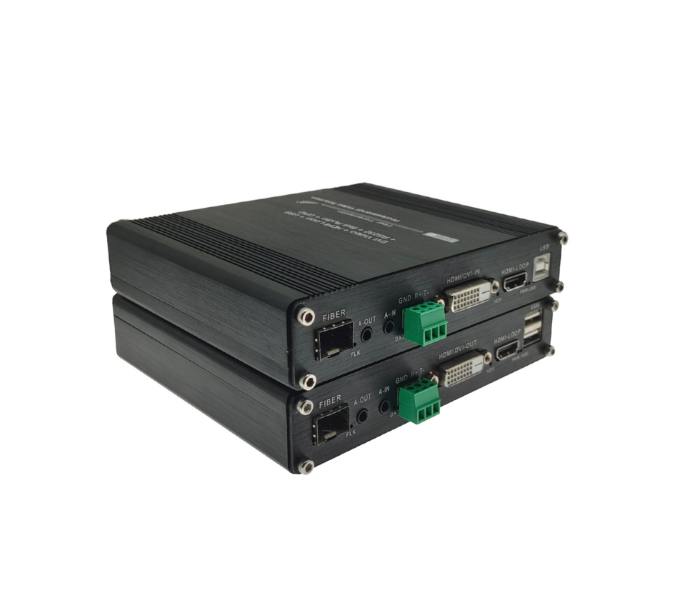

型号：UL9000-2K-DVI/KVM
产品说明：DVI高清光端机 1路DVI视频+反向RS232+1路双向立体声音频，带HDMI环路输出
产品特点：
通过光纤长距离地传输DVI视频和音频信号；
高清无压缩视频信号分辨率最高可达到1920*1200@60Hz；
支持KVM功能，能够使用键盘鼠标操作远端设备；
支持外接一路双向模拟立体声音频信号传输；
支持RS232串口数据单向传输，自适应波特率；
支持GPIO信号传输；
支持本地HDMI口环路输出；
兼容DVI 1.0标准；
符合HDCP 1.2标准 – 高带宽数字内容保护技术；
能够自动识别和配置各种显示模式；
内置自动均衡系统，画面流畅，清晰，稳定；
内置ESD静电保护电路，全方位保护系统安全；
安装简单方便，即插即用，无需设置；
规格参数：
参数名称 | 详细说明 | |
视频 | 支持协议 | DVI 1.0; HDCP 1.2 |
像素带宽 | 165MHz，全数字 | |
接口带宽 | 总带宽6.75Gbps | |
支持分辨率 | 1920*1200@60Hz 1920*1080@60Hz 1920*1080@50Hz 1920*1080@30Hz 1920*1080@25Hz 1920*1080@24Hz 1080I@60Hz 1080I@50Hz 1280*720@60Hz 1280*720@50Hz | |
接口 | DVI-D,HDMI(环出） | |
阻抗 | 100Ω | |
音频 | 接口 | 3.5mm立体声音频插座 |
信号类型 | 立体声 | |
键盘/鼠标 | 接口 | 电脑端：MINI-USB 键盘鼠标端：USB-A标准接口 |
GPIO | 接口 | 工业端子 |
RS232 | 接口 | 工业端子 |
信号方向 | 单向传输 | |
波特率 | 自适应，最高115200bps | |
数据位 | 8位 | |
光纤 | 光纤接口 | LC 接口 |
光纤类型 | 单模 | |
接口带宽 | 2.97Gbps | |
其他 | 电源 | 电源适配器：DC 12V/1A |
最大功耗 | MAX 6W | |
温度 | 工作温度：-20℃ ~ +70℃ | |
湿度 | 工作湿度：5% ~ 90% | |
外形尺寸 | 168*115*28mm | |
质保 | 1年免费保修 | |
选型：
型号 | 功能 |
UL9000-2K-DVI/KVM-T发送器 UL9000-2K-DVI/KVM-R接收器 | 1路 1080P DVI视频 + 1路USB KVM + 1路反向RS232数据 + 1路双向立体声音频，带HDMI环路输出，LC，单模，20KM |
UL9000-2K-DVI1D1BA-T发送器 UL9000-2K-DVI1D1BA-R接收器 | 1路 1080P DVI视频 + 1路反向RS232数据 + 1路双向立体声音频，带HDMI环路输出，LC，单模，20KM |
UL9000-2K-HDMI/KVM-T发送器 UL9000-2K-HDMI/KVM-R接收器 | 1路 1080P HDMI视频 + 1路USB KVM + 1路反向RS232数据 + 1路双向立体声音频，带HDMI环路输出，LC，单模，20KM |
UL9000-2K-HDMI1D1BA-T发送器 UL9000-2K-HDMI1D1BA-R接收器 | 1路 1080P HDMI视频 + 1路反向RS232数据 + 1路双向立体声音频，带HDMI环路输出，LC，单模，20KM |
