产品特点：
兼容SMPTE-292M HD-SDI和SMPTE-259M SD-SDI标准信号，
支持1485Mb/s和270Mb/s速率
可选SMPTE 424M 3G-SDI标准信号，速率为2.97Gb/s
可选2路HD-SDI（BNC）环出
支持1080P@60, 50 (订货时声明), 1080P@30, 29.97, 25, 24, 23.98、1080I@59.94, 60, 50、720P@59.94, 60, 50, 30, 29.97,25, 24, 23.98、以及625i、525i 等多种视频格式
输入具有电缆均衡功能，可补偿电缆传输的损耗
内置ESD和浪涌保护电路，能有效防止静电和雷击损坏

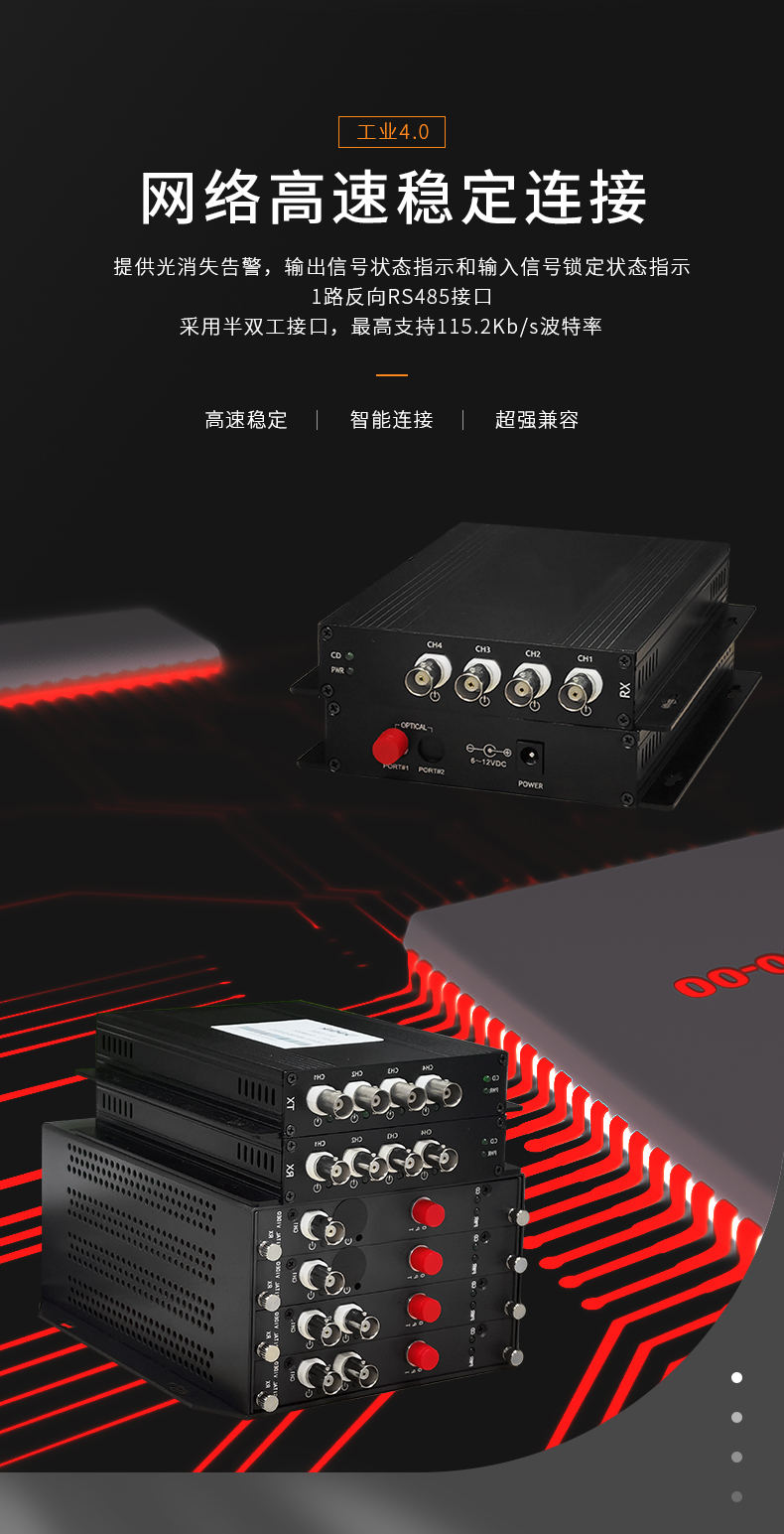

提供光消失告警，输出信号状态指示和输入信号锁定状态指示
1路反向RS485接口，采用半双工接口，最高支持115.2Kb/s波特率

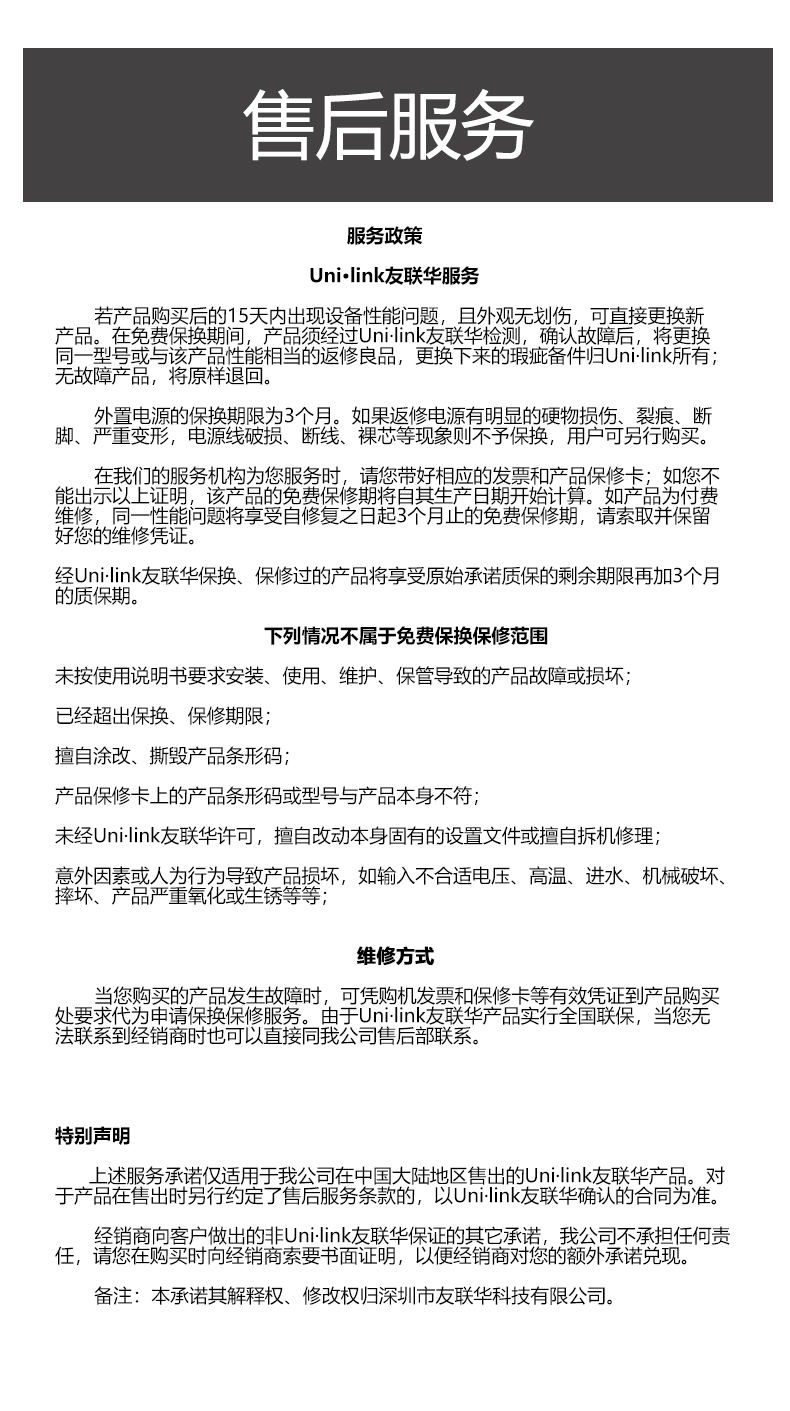

质保：3年
规格参数：
| 光学指标波长1310nm/1550nm(默认)光纤类别多模62.5/125μm，单模9/125μm传输距离多模最大1km，单模20~100km接口类型FC、ST、SC可选视频参数视频阻抗75Ohm（非平衡）视频电平800mVp-p±10%标准兼容SMPTE 424M 3G-SDI、SMPTE-292M HD-SDI和SMPTE-259M SD-SDI标准信号速率2.97Gb/s、1.485Gb/s和270Mb/s自适应回波损耗>15dB上升、下降时间（HD-SDI）≤270ps上升、下降时间（SD-SDI）≤1.50nsSD-SDI对准抖动 (1KHz)≤0.2UISD-SDI定时抖动 (10Hz)≤0.2UIHD-SDI对准抖动 (100KHz)≤0.2UIHD-SDI定时抖动 (10Hz)≤1.0UI视频接口防雷抗冲击电压不低于(1.2/50us)+4.0KV视频接口防雷抗冲击电流不低于(8/20us)+1.0KA接口类型BNC座数据参数数据格式RS-422或RS232或RS-485(2线 或 4 线)波特率0~115.2Kb/s误码率接口类型凤凰端子工作环境环境温度-30℃~+60℃贮存温度-55℃~+85℃相对湿度0~95%无冷凝无故障工作时间>10万小时工作电压机箱供电：110VAC~240AC，独立供电：DC12V电气机械项目1路2路4路8路 尺寸(W×H×D)mm101x36.2x35180x123x30180x123x30434x44x155
|
认证、检测 |
ISO9001:2008，CE , FCC , RoHS，公安部检测 EMI：EN 55032:2015 EN 55035:2017 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EMS：IEC 61000-4-2: 2008（静电测试） IEC 61000-4-3: 2010（辐射抗干扰测试） IEC 61000-4-4: 2012（瞬态脉冲干扰测试） IEC 61000-4-5: 2014（浪涌测试） IEC 61000-4-6: 2013（传导抗干扰测试） IEC 61000-4-8: 2009（磁场抗扰测试） IEC 61000-4-11: 2004（电压跌落、中断测试） FCC SDOC：FCC Part 15 Subpart B Class A 公安部检测：Q / ATGT 001-2018（企业标准） |
订购信息：（可以增加视频、数据、电话、音频、对讲、以太网等信号）
型号 | 描述 |
UL9000-HDSDI100-FT/FR | 1路HD-SDI信号输入 |
UL9000-HDSDI115-FT/FR | 1路HD-SDI信号输入，1路反向485 |
UL9000-HDSDI215B-FT/FR | 2路HD-SDI信号输入，1路双向485 |
UL9000-HDSDI225B-FT/FR | 2路HD-SDI信号输入，2路双向485 |
UL9000-HDSDI415B-FT/FR | 4路HD-SDI信号输入，1路双向485 |
UL9000-HDSDI425B-FT/FR | 4路HD-SDI信号输入，2路双向485 |
UL9000-HDSDI815B-FT/FR | 8路HD-SDI信号输入，1路双向485 |
UL9000-HDSDI825B-FT/FR | 8路HD-SDI信号输入，2路双向485 |
