以下是工业交换机之间连接的常见接线方法说明：

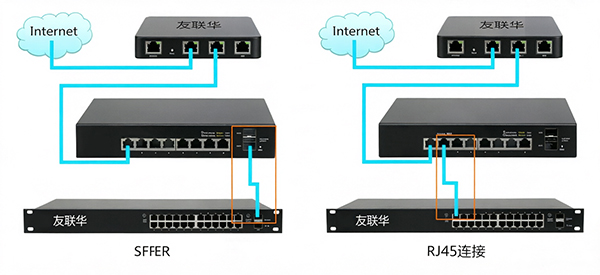

一、常规级联接法（最常用）

普通端口直连‌

用‌标准直通网线‌（两端线序均为T568B）连接两台交换机的任意RJ45电口。

现代工业交换机支持‌MDI/MDIX自动翻转‌，无需区分交叉线或直通线。

Uplink专用端口连接‌

若交换机配有‌Uplink口‌（高速上行端口）：

用直通网线将A交换机的Uplink口连接到B交换机的‌普通电口‌。

注意：Uplink口不可直接连另一台交换机的Uplink口。

二、光纤端口接法（远距离/抗干扰场景）

光口互联‌

用‌光纤跳线‌连接两台工业交换机的‌SFP光模块接口‌：

将光纤一端插入A交换机的光口，另一端插入B交换机的光口。

需确保两端光模块型号匹配（如单模/多模）。

三、工业环境特殊要求

端口聚合（提升带宽与冗余）‌

用‌2-4条直通网线‌分别连接两台交换机的多个电口。

在交换机配置界面启用‌LACP协议‌，将多条物理链路绑定为逻辑通道（如4×1Gbps聚合为4Gbps）。

电源接线‌

工业交换机常支持‌双路电源冗余‌：

将12/24/48V直流电源通过‌端子排‌接入交换机（红正/黑负），并确保接地。

接线要点总结

表格

连接方式线缆类型端口选择适用场景

普通级联直通网线任意RJ45电口短距离扩展端口

Uplink级联直通网线Uplink口 → 普通电口利用高速上行通道

光纤互联光纤跳线SFP光口长距离/电磁干扰环境

端口聚合多条直通网线多个RJ45电口高带宽需求/链路备份

工业环境注意事项‌

使用‌带锁扣的工业网线‌（防振动脱落）

光纤接口需保持清洁，避免灰尘影响信号

若交换机有PoE功能，确保受电设备功率匹配

实际接线时，可观察交换机端口状态指示灯：绿灯常亮表示物理连接正常，闪烁表示数据传输中。对于复杂拓扑，建议先绘制网络拓扑图再施工。
