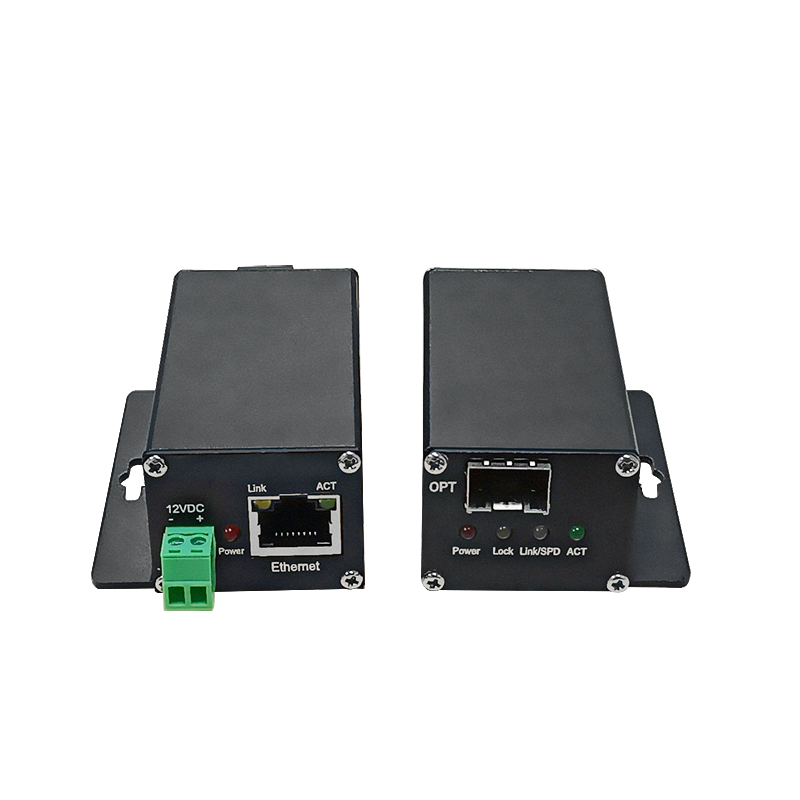

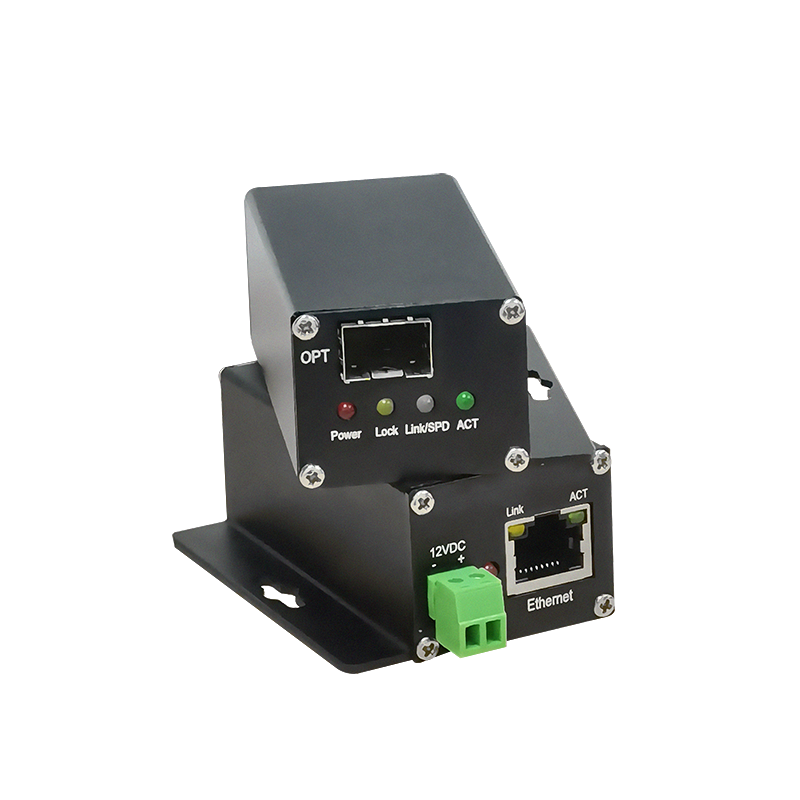

型号：UL9000-112HMini
说明：112HMini系列千兆以太网光纤收发器，可完成1路10/100/1000Mbps自适应以太网的单纤或双纤传输，产品具备多种外观形态和光接口供用户选择，可适应不同的应用环境。
产品特点
支持1路10/100/1000Mbps自适应以太网
支持IEEE802.3标准协议
支持自动MDI/MDIX转换
可选ST/FC/SC及LC型光接口
即插即用，安装简便
丰富的LED指示灯指示工作状态
支持电源极性反转保护
可选IEEE802.3af标准POE功能
带电插拨，无需停机维护
最小尺寸：71×30×50(mm)
技术参数
协议标准 | IEEE802.3 10Base-T |
IEEE802.3u 100Base-TX | |
IEEE802.3ab 1000Base-T | |
IEEE802.3z 1000Base-X | |
IEEE802.3af Power over Ethernet | |
IEEE802.3at Power over Ethernet | |
工作方式 | 存储转发 |
转发速率 | 14,880pps (10Mbps) |
148,800pps (100Mbps) | |
1,488,000pps (1000Mbps) | |
接口 | |
电口 | 1x RJ45 |
光口 | 1 x ST/SC/FC/LC 可选 |
电源和机械尺寸 | |
输入 | 7~26VDC，接线端子 |
POE输出 | / |
功耗 | 3W Max. |
LED指示灯: | |
POWER | 电源状态 |
POE | / |
LINK/ACT: | LINK/Activity |
LOCK: | LINK 100M/1000M |
尺寸 (WxDxH): | 71×30×50(mm) |
重量 | 0.2千克 |
外壳 | 铝合金，IP40防护等级 |
安装方式 | 挂墙安装 |
工作环境 | |
工作温度 | 窄温-20℃ to +70℃；宽温-40℃ to +80℃ |
存储温度 | -40°C to 85°C (-40°F to 185°F) |
相对湿度 | 5% to 95% （无凝露） |
认证 | |
ISO9001, CE, FCC, RoHS | |
EMI: EN55022:2010+AC: 2011, Class A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024:2010 | |
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Surge) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) | |
公安部检测依据：GB/T 15211-2013、GB/T 17626.5-2019、GB/T 4208-2017、企业标准 交通部检测：YD/T 1099-2013、JT/T 817-2011、GB/T 21671-2008 防雷：6KV；执行标准：IEC61000-4-5 静电防护：接触放电8KV，空气放电15KV； | |
选型
UL9000-111HMini | 1光1电百兆收发器，SFP插槽 |
UL9000-111HMini-MT/F/E | 1光1电百兆收发器,多模双纤1310nm，2km，ST/FC/SC接口可选 |
UL9000-111HMini-T/F/EA | 1光1电百兆收发器,单模单纤T1310/R1550nm，20km，ST/FC/SC接口可选 |
UL9000-111HMini-T/F/EB | 1光1电百兆收发器,单模单纤T1550/R1310nm，20km，ST/FC/SC接口可选 |
UL9000-112HMini | 1光1电千兆收发器，SFP插槽 |
UL9000-112HMini-MT/F/E | 1光1电千兆收发器,多模双纤1310nm，500m，ST/FC/SC接口可选 |
UL9000-112HMini-T/F/EA | 1光1电千兆收发器,单模单纤T1310/R1550nm，20km，ST/FC/SC接口可选 |
UL9000-112HMini-T/F/EB | 1光1电千兆收发器,单模单纤T1550/R1310nm，20km，ST/FC/SC接口可选 |
UL9000-112THMini | 1光1电千兆PoE收发器，SFP插槽 |
UL9000-112THMini-MT/F/E | 1光1电千兆PoE收发器,多模双纤1310nm，500m，ST/FC/SC接口可选 |
UL9000-112THMini-T/F/EA | 1光1电千兆PoE收发器,单模单纤T1310/R1550nm，20km，ST/FC/SC口可选 |
UL9000-112THMini-T/F/EB | 1光1电千兆PoE收发器,单模单纤T1550/R1310nm，20km，ST/FC/SC口可选 |
