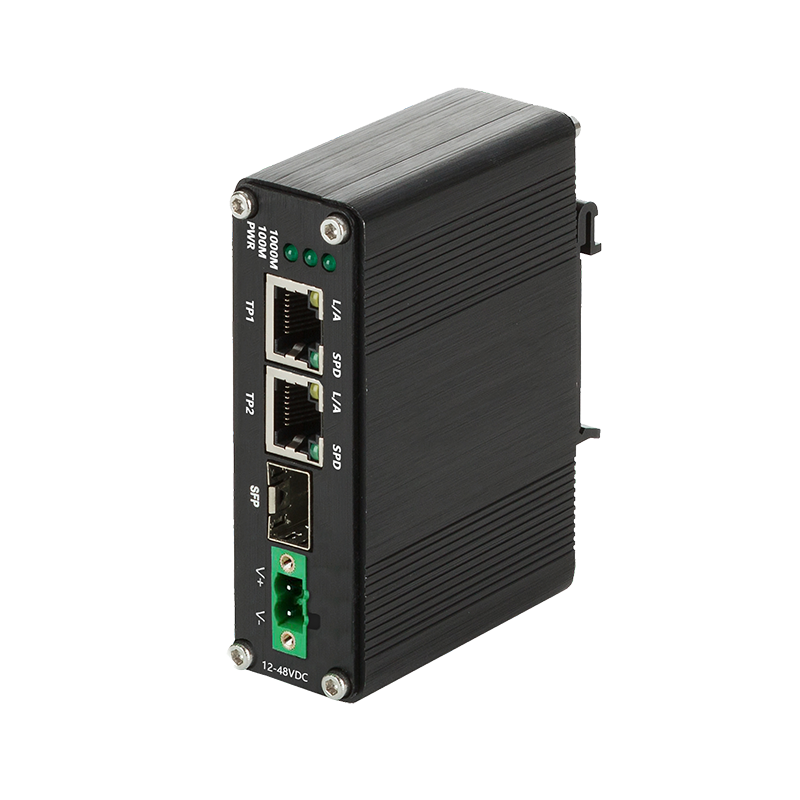

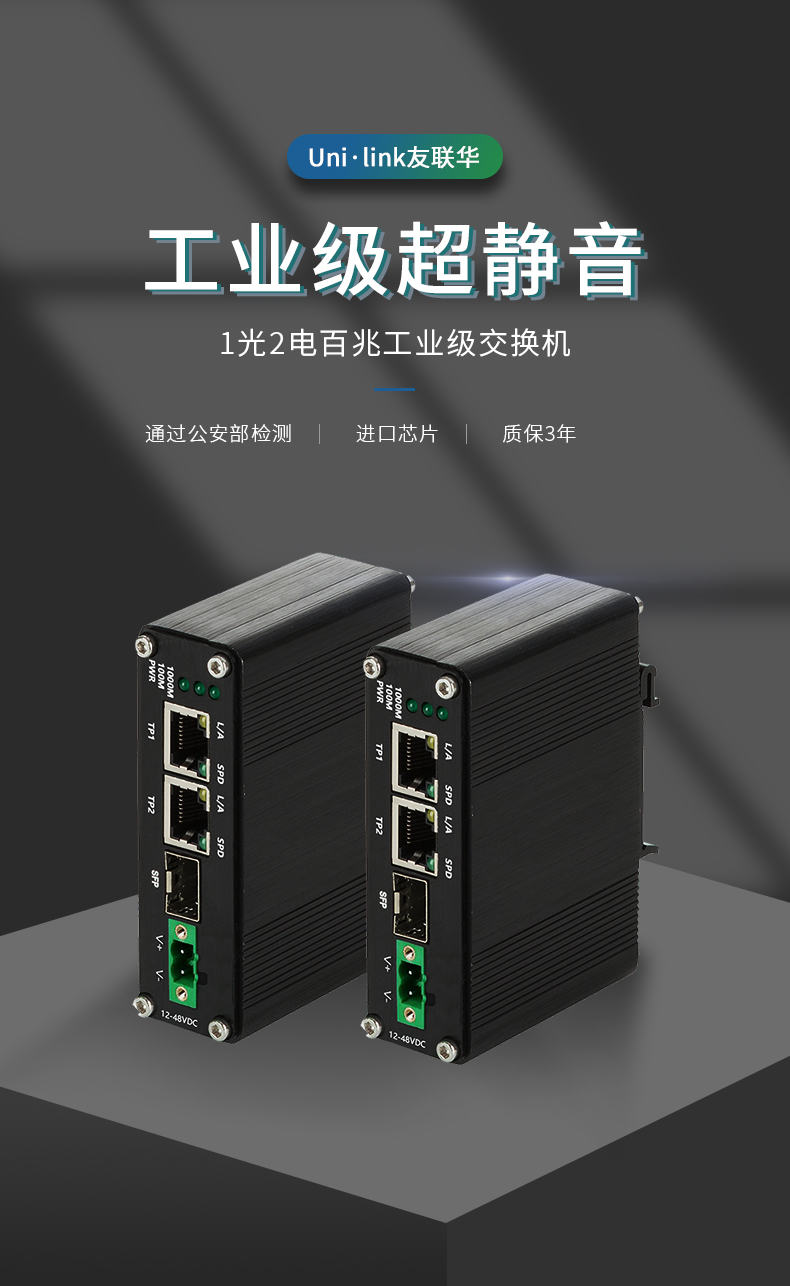

型号：UL9000-121H-D
说明：包含1个百兆SFP光口，2个10/100M自适应RJ45口。独家设计支持12~48VDC宽电压输入
产品特点
支持12~48VDC宽电压输入
工业级导轨式机身设计，专为严酷苛刻的工业环境而设计
2个10/100Base-Tx电口，1个100Base-Fx SFP光口
电口支持全/半双工方式、MDI/MDI-X自动侦测
SFP光口支持单模、多模、单纤、双纤
电源支持过载保护、防反接保护
符合工业四级电磁兼容性要求
超强防雷功能：采用进口防雷器件，防雷击，可抗感应高压，防浪涌等
工业级导轨式机身设计，同时支持挂墙安装
工作温度-40℃~ +85℃
通过危险环境认证并符合FCC、CE标准
产品参数
以太网 | |
协议标准 | IEEE802.3 10Base-T |
IEEE802.3u 100Base-TX/FX | |
IEEE802.3af Power over Ethernet | |
IEEE802.3at Power over Ethernet | |
工作方式 | 存储转发 |
转发速率 | 14,880pps (10Mbps) |
148,800pps (100Mbps) | |
封包缓冲区大小 | 1 Mbit |
超长帧 | 9K Bytes |
MAC地址 | 2K |
接口 | |
电口 | 2x RJ45 |
光口 | 1 x SFP 百兆 |
电源和机械尺寸 | |
输入 | 12~48VDC，接线端子 |
功耗 | 36W Max. |
LED指示灯: |
|
电源电源状态 | |
RJ45: | LINK/Activity |
SFP: | LINK 100M |

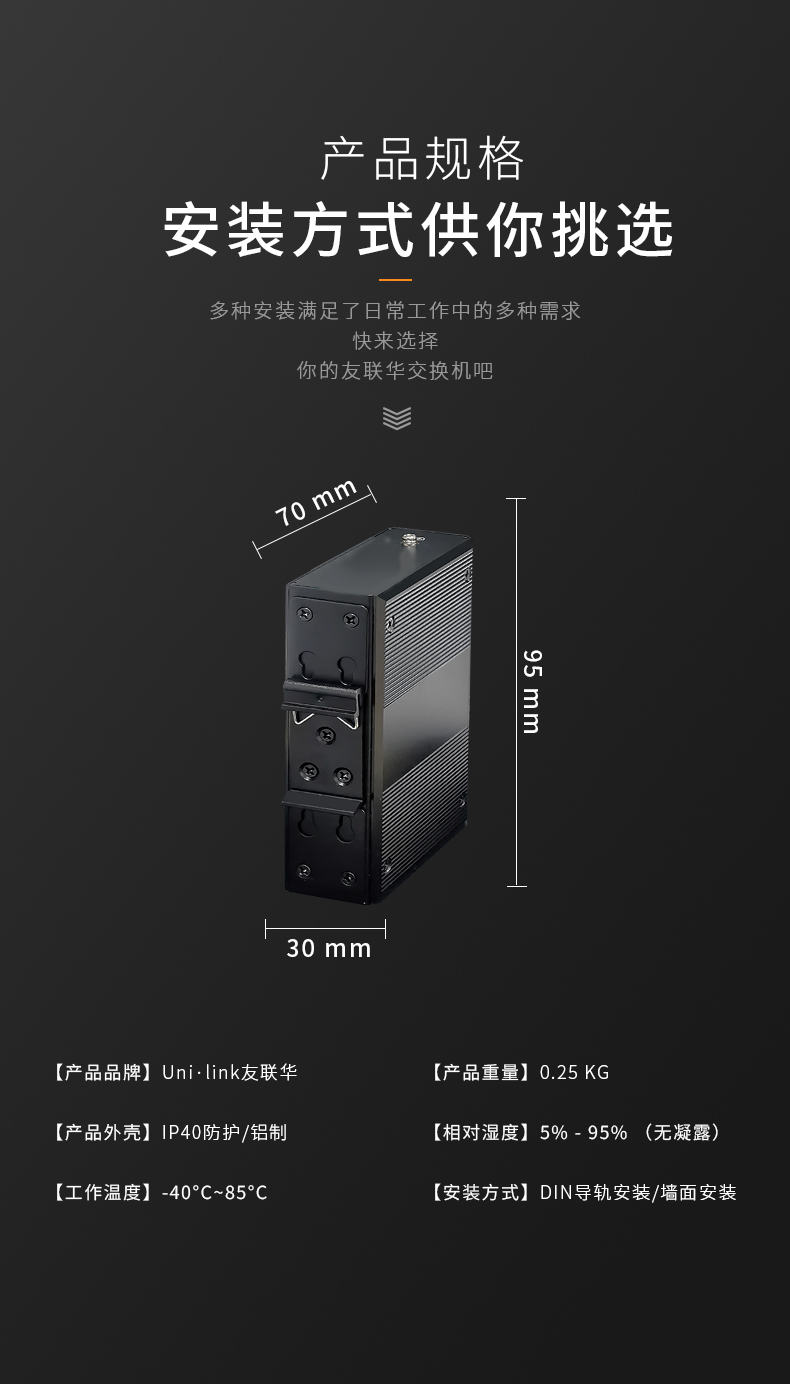

尺寸 (WxDxH): | 95 x 70 x 30 mm |
重量 | 0.25千克 |
外壳 | 铝合金，IP40防护等级 |
安装方式 | DIN-Rail导轨安装/挂墙安装 |
工作环境 |
|
工作温度 | -40°C to 85°C (-40°F to 185°F) |
存储温度 | -40°C to 85°C (-40°F to 185°F) |
相对湿度 | 5% to 95% （无凝露） |
MTBF | > 200,000 hrs |
认证 |
|
ISO9001, CE, FCC, RoHS |
|
EMI: EN55022:2010+AC: 2011, Class A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024:2010 | |
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Surge) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) | |
公安部检测依据：GB/T 15211-2013、GB/T 17626.5-2019、GB/T 4208-2017、企业标准 交通部检测：YD/T 1099-2013、JT/T 817-2011、GB/T 21671-2008 防雷：6KV；执行标准：IEC61000-4-5 静电防护：接触放电8KV，空气放电15KV； | |
订购信息
UL9000-111H-D | 1光1电百兆，SFP，12~48VDC |
UL9000-121H-D | 1光2电百兆，SFP，12~48VDC |
UL9000-111TH-D | 1光1电百兆PoE,30W,SFP，12~48VDC，符合IEEE802.3af/at |
UL9000-121TH-D | 1光2电百兆PoE,30W,SFP，12~48VDC，符合IEEE802.3af/at |
UL9000-111SH-D | 1光1电百兆PoE,60W,SFP，12~48VDC，符合IEEE802.3af/at |
UL9000-1211SH-D | 1光2电百兆PoE,60W,SFP，12~48VDC，符合IEEE802.3af/at |
UL9000-111NH-D | 1光1电百兆PoE,95W,SFP，48~57VDC |
UL9000-121NH-D | 1光2电百兆PoE,95W,SFP，48~57VDC |
