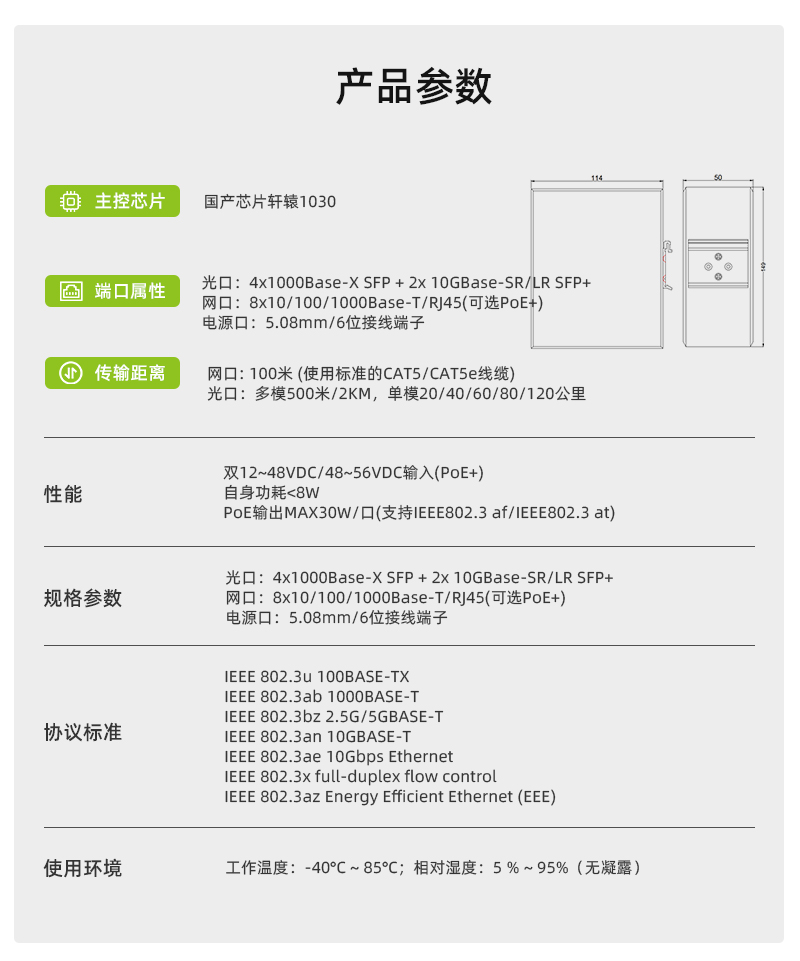

产品规格

端口

环境

光口：4x1000Base-X SFP + 2x 10GBase-SR/LR SFP+

工作温度：-40°C ~ 85°C

网口：8x10/100/1000Base-T/RJ45(可选PoE+)

相对湿度：5 % ~ 95%（无凝露）

调试口：/

检测认证

电源口：5.08mm/6位接线端子

公安部检测：GB/T 15211-2013、GB/T 17626.5-2019、GB/T4208-2017、企业标准

协议标准

IEEE802.3 IEEE802.3u IEEE802.3z

交通部检测：YD/T 1099-2013、JT/T 817-2011、GB/T21671-2008

IEEE802.3ab IEEE802.3x IEEE802.3az

IEEE802.3ah IEEE802.1X IEEE802.1Q

浪涌：6KV；执行标准：IEC61000-4-5

IEEE802.3 10BASE-T,IEEE802.3u 100BASE-TX/FX

静电防护：接触放电8KV，空气放电15KV

IEEE802.3ab 1000BASE-T,IEEE802.3z 1000BASE-X

机械结构

IEEE802.3ae 10GBase-R

尺寸：149 x 114 x 50 mm

IEEE802.3 af/IEEE802.3 at（可选）

安装：35mm轨道

交换性能

背板总带宽：64Gbps,整机包转发率：47.616Mpps

缓存：4Mbits；延时: < 5μs

MAC地址：8K;最大帧: 10000Bytes

传输距离

网口: 100米 (使用标准的CAT5/CAT5e线缆)

光口：多模500米/2KM，单模20/40/60/80/120公里

电源

双12~48VDC/48~56VDC输入(PoE+)

自身功耗<8w<>

PoE输出MAX30W/口(支持IEEE802.3 af/IEEE802.3 at)

订购信息(标配）

UL9000-23-482H-D

工业级8x10/100/1000Base-T + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP+

UL9000-23-482TH-D

工业级8x10/100/1000Base-T(PoE+) + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP+

UL9000-682H-D

工业级8x10/100/1000Base-T + 6x1000Base-X SFP

UL9000-682TH-D

工业级8x10/100/1000Base-T(PoE+) + 6x1000Base-X SFP
