产品特点：
模拟视频采用8/10位PCM数字视频编码，兼容NTSC、PAL、SECAM制式；
数据格式支持RS232/RS485/RS422；

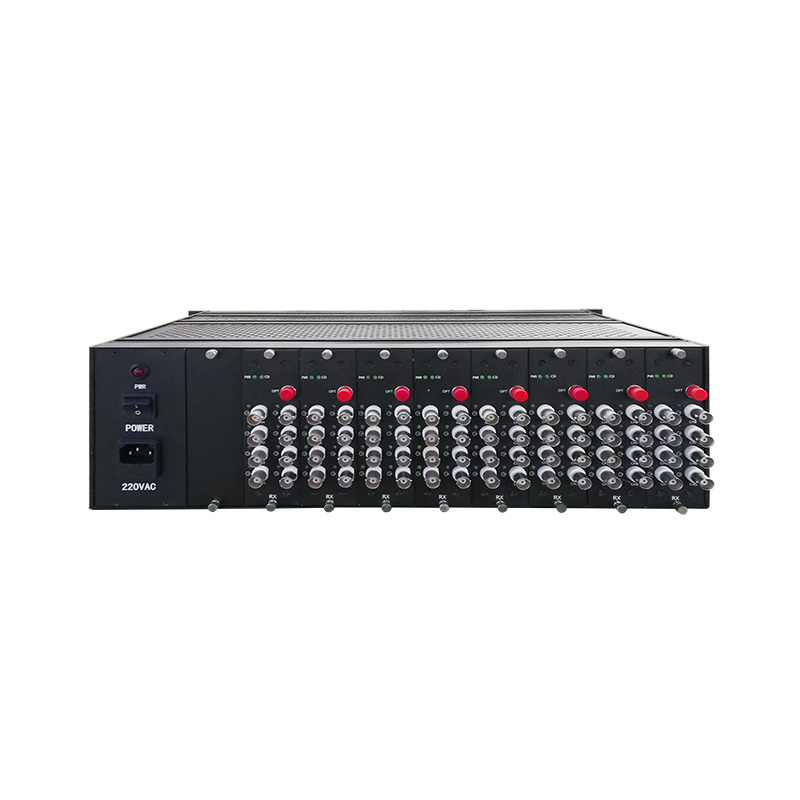

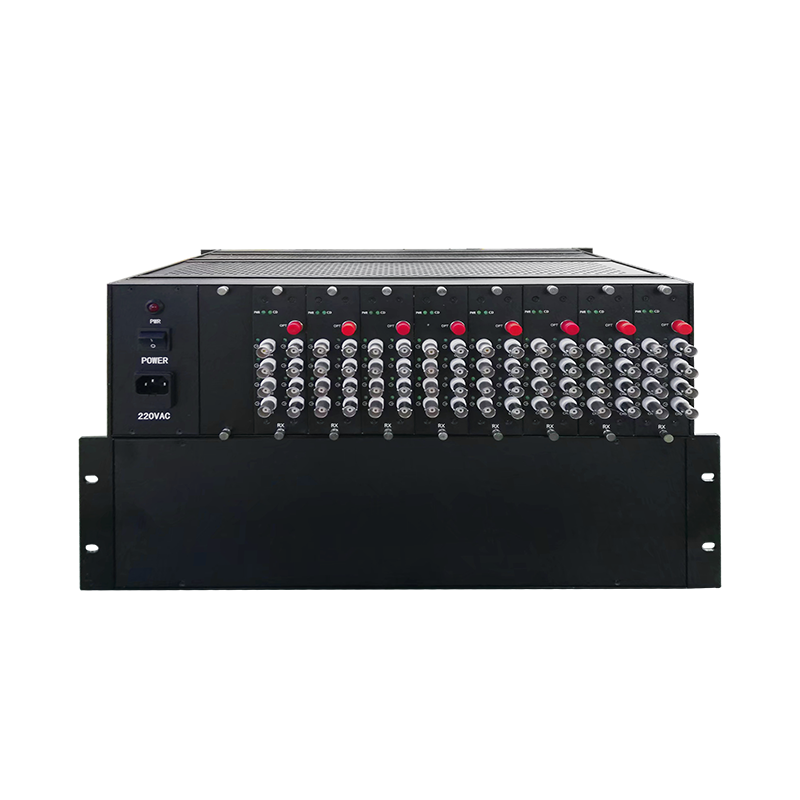

发射端、接收端采用1U机架式结构；
具有防尘、防盐雾、防酸雾等性能，密封式机壳结构，适合室外环境使用；
具有过载保护、自动恢复功能；
无电磁干扰(EMI)、射频干扰(RFI)以及共地回路干扰；
具有防雷功能；防雷标准为IEC61000-4-5，GB/T 17626.5；
超级光学动态范围，高灵敏度。
质保：3年
规格参数：
| 数据指标数据路数1-16路数据方向正向、反向、双向接口协议类型RS422/RS485/RS232数据速率0～300kbps误码率＜10-9接线方式标准接线端子视频指标视频编码8/10 bit频率响应5Hz-8MHz输入/输出阻抗75欧输入/输出电压1Vp-p微分增益（10%-90% APL）微分相位（10%-90% APL）信噪比≥70dB（加权）光学指标光纤连接器FC/PC、ST/PC可选光纤G.652单模光纤波长1310nm/1550nm（支持CWDM波长）光发射功率-10±2dBm光接收功率优于-26dBm光传输距离0～80 Km工作环境环境温度-40℃~+75℃贮存温度-55℃~+85℃相对湿度0~95%无冷凝无故障工作时间>10万小时电源工作电压DC12V （电源适配器供电） 供电电压：220VAC（±15%）、50HZ 功耗单板5W～8W 接线方式工业标准接线端子
|
认证、检测 |
ISO9001:2008，CE , FCC , RoHS，公安部检测 EMI：EN 55032:2015 EN 55035:2017 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EMS：IEC 61000-4-2: 2008（静电测试） IEC 61000-4-3: 2010（辐射抗干扰测试） IEC 61000-4-4: 2012（瞬态脉冲干扰测试） IEC 61000-4-5: 2014（浪涌测试） IEC 61000-4-6: 2013（传导抗干扰测试） IEC 61000-4-8: 2009（磁场抗扰测试） IEC 61000-4-11: 2004（电压跌落、中断测试） FCC SDOC：FCC Part 15 Subpart B Class A 公安部检测：Q / ATGT 001-2018（企业标准） |
订购信息：（可以增加音频、开关量、对讲、电话、以太网等信号）
型号 | 描述 |
UL9000-11X-FT/FR | 发送端：1路视频信号输入+1路反向数据； 接收端：1路视频信号输出+1路反向数据 |
UL9000-21X-FT/FR | 发送端：2路视频信号输入+1路反向数据； 接收端：4路视频信号输出+1路反向数据 |
UL9000-41X-FT/FR | 发送端：4路视频信号输入+1路反向数据； 接收端：4路视频信号输出+1路反向数据 |
UL9000-81X-FT/FR | 发送端：8路视频信号输入+1路反向数据； 接收端：8路视频信号输出+1路反向数据 |
UL9000-161X-FT/FR | 发送端：16路视频信号输入+1路反向数据； 接收端：16路视频信号输出+1路反向数据 |
